Specyfikacja pomp z membraną hydrauliczną
Część mechaniczna: powrót tłoczyska za pomocą sprężyny lub wymuszony za pomocą krzywki
Wydajność : 0 – 3730 l / h (dla jednej głowicy)
Maksymalne ciśnienie: 400 bar
Wbudowany wewnętrzny zawór bezpieczeństwa i uzupełniający olej
Sygnalizacja pęknięcia membrany (manometr lub czujnik ciśnienia)
Modułowa konstrukcja: do 6 głowic dozujących
Regulacja skoku: ręczna / automatyczna
Wykonania zgodnie z normą API 675
Możliwość pracy w strefie zagrożenia wybuchem (wykonania ATEX)
Materiał membrany: PTFE, stal 316L (wersja TS)
Materiał głowicy: stal 316L, PP, PVC, PVDF
Wydajność : 0 – 3730 l / h (dla jednej głowicy)
Maksymalne ciśnienie: 400 bar
Wbudowany wewnętrzny zawór bezpieczeństwa i uzupełniający olej
Sygnalizacja pęknięcia membrany (manometr lub czujnik ciśnienia)
Modułowa konstrukcja: do 6 głowic dozujących
Regulacja skoku: ręczna / automatyczna
Wykonania zgodnie z normą API 675
Możliwość pracy w strefie zagrożenia wybuchem (wykonania ATEX)
Materiał membrany: PTFE, stal 316L (wersja TS)
Materiał głowicy: stal 316L, PP, PVC, PVDF

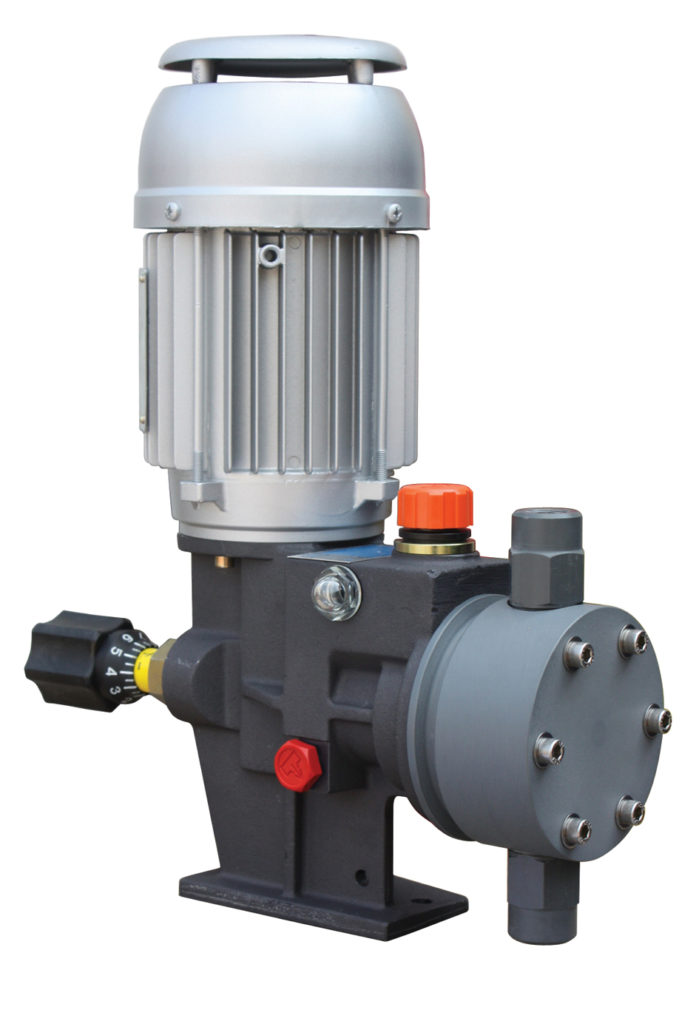

XRN BLACK PLUS
Spring Return
Type | L/h |
XRN | 105 |
- odlew (mechanizmu) czarne, anodowane aluminium
- zaawansowane technicznie, procesowe pompy hydrauliczne membranowe
- kombinacja prostoty i niskiej ceny mechanizmu z zaletami membrany hydraulicznej wykorzystującej innowacyjny mechanizm automatycznego systemu uzupełniania oleju
- wbudowany zawór przelewowy, zabezpieczający pompę przed wystąpieniem nadciśnienia
- wykonanie jak dla API 675 ze zintegrownym zaworem przelewowym
- wymagana/potrzebna minimalna obsługa
- zgodny z ATEX STD (94/9/CE), grupa II, kategoria 2 (strefa 1/21) oraz grupa II kategoria 3 (strefa 2/22)
Zobacz specyfikację

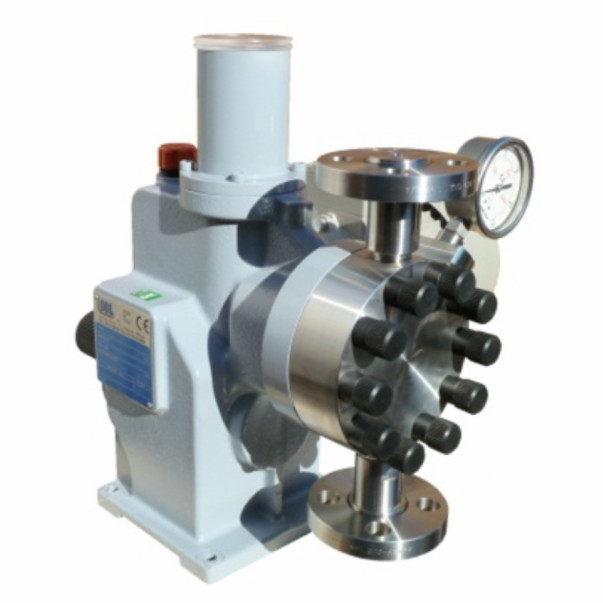

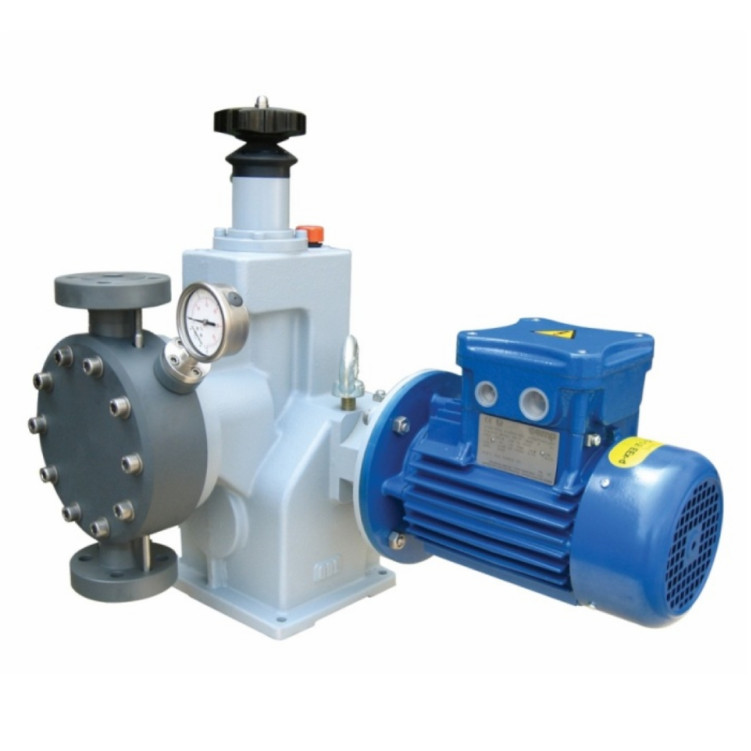

XL-XLA-XLB-XLC
Positive Return
Type | L/h |
XLA | 20 |
XL | 480 |
XLB | 430 |
XLC | 1300 |
- zaawansowane technicznie, procesowe pompy hydrauliczne membranowe z powrotem tłoczyska za pomocą krzywki (API 675)
- niski koszt ze względu na małą ilość elementów składowych pompy
- niezwykła niezawodność i trwałość ze względu na powrót tłoczyska za pomocą krzywki oraz podwójną membranę z mechanizmem automatycznego systemu uzupełniania oleju (inteligentna membrana)
- wbudowany zawór przelewowy zabezpieczający pompę prze nadmiernym ciśnieniem
- może być użyta zarówno w aplikacjach procesowych i serwisowych
- wymagana/potrzebna minimalna obsługa
- zgodny z ATEX STD (94/9/CE), grupa II, kategoria 2 (strefa 1/21) oraz grupa II kategoria 3 (strefa 2/22)
- układ wielokrotny (głowice), z różnymi wymiarami, materiałem i częstotliwością
L/h | bar max |
1 | 130 |
1,5 | 130 |
2,2 | 130 |
3,3 | 130 |
4,5 | 130 |
5,3 | 130 |
6,5 | 130 |
8,1 | 130 |
9 | 100 |
11 | 100 |
14,5 | 80 |
18 | 60 |
22,5 | 60 |
L/h | bar max |
63 | 15 |
105 | 15 |
155 | 15 |
215 | 15 |
260 | 15 |
320 | 15 |
370 | 14 |
430 | 13 |
480 | 10 |
L/h | bar max |
63 | 30 |
105 | 30 |
155 | 30 |
215 | 30 |
260 | 30 |
320 | 30 |
370 | 25 |
430 | 20 |
– | – |
L/h | bar max |
350 | 20 |
550 | 20 |
750 | 20 |
920 | 17 |
1150 | 15 |
1300 | 12 |
– | – |
– | – |
– | – |

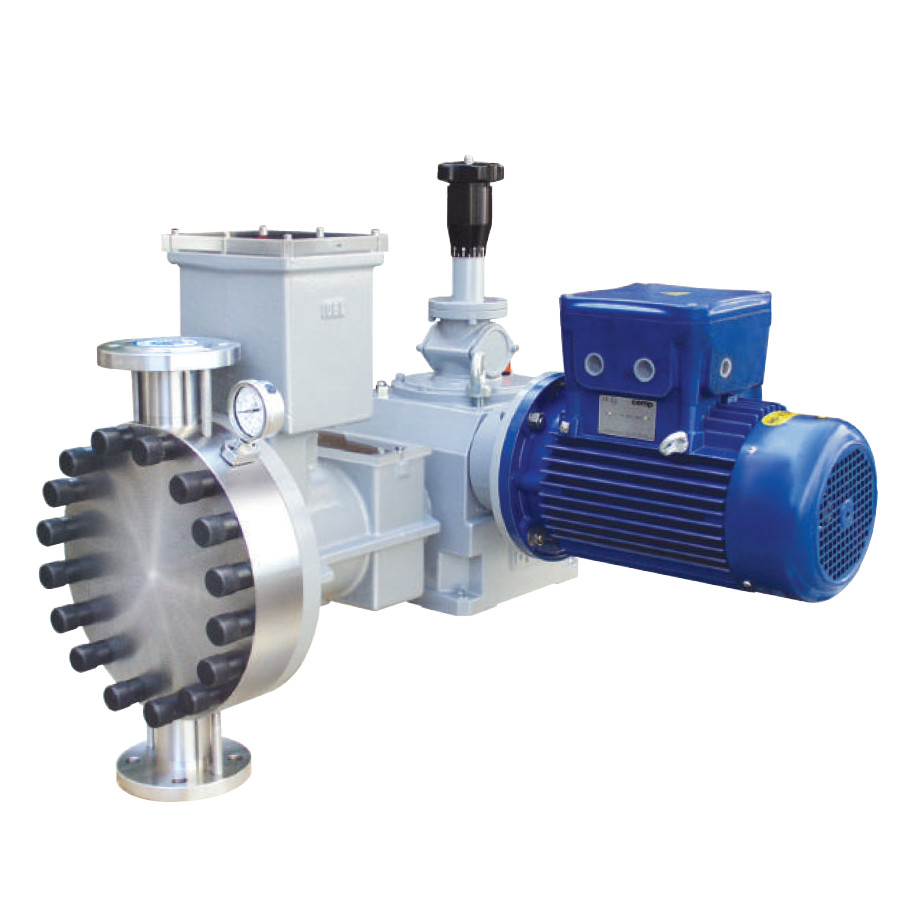

X9
Positive Return
Type | L/h |
LY X9 | 270 |
LK X9 | 1050 |
LN X9 | 2600 |
LP X9 | 3700 |
- procesowa pompa dozująca z podwójna membraną (API 675)
- niezwykła niezawodność i trwałość ze względu na powrót tłoczyska za pomocą krzywki oraz podwójną membranę z mechanizmem automatycznego systemu uzupełniania oleju (inteligentna membrana)
- uszczelnienie nurnika ceramicznego gwarantuje niskie NPSHr i minimalne czynności obsługowe
- niezwykle bezpieczna dzięki konstrukcji z wbudowanym zaworem przelewowym i podwójna membraną
- podwójna membrana SS 316L dostępna na życzenie
- zgodny z ATEX STD (94/9/CE), grupa II, kategoria 2 (strefa 1/21) oraz grupa II kategoria 3 (strefa 2/22)
L/h | bar max |
0,5 | 125 |
1,5 | 125 |
3 | 125 |
10 | 125 |
33 | 90 |
15 | 60 |
25 | 40 |
100 | 30 |
170 | 22 |
270 | 14 |
L/h | bar max |
49 | 70 |
143 | 43 |
87 | 40 |
211 | 28 |
137 | 25 |
330 | 18 |
230 | 15 |
560 | 11 |
520 | 10 |
1050 | 5,5 |
L/h | bar max |
60 | 100 |
160 | 80 |
230 | 60 |
415 | 32 |
648 | 25 |
500 | 22 |
1050 | 16 |
900 | 15 |
1660 | 8 |
2600 | 5 |
L/h | bar max |
90 | 100 |
235 | 100 |
415 | 80 |
295 | 60 |
650 | 48 |
1095 | 30 |
1450 | 15 |
2590 | 11 |
2090 | 12 |
3700 | 8 |
L/h | bar max |
2,5 | 250 |
4 | 250 |
6 | 250 |
7 | 200 |
– | – |
– | – |
– | – |
– | – |
– | – |
– | – |
L/h | bar max |
3 | 300 |
5 | 300 |
7 | 300 |
9 | 300 |
11 | 270 |
18 | 250 |
22 | 235 |
– | – |
– | – |
– | – |
L/h | bar max |
30 | 220 |
35 | 220 |
43 | 220 |
54 | 200 |
63 | 200 |
80 | 180 |
100 | 160 |
120 | 110 |
150 | 100 |
– | – |
L/h | bar max |
30 | 350 |
35 | 350 |
42 | 350 |
52 | 350 |
60 | 350 |
76 | 330 |
95 | 310 |
120 | 220 |
185 | 155 |
230 | 140 |
