![fti-air-logo fti-air-logo](https://www.asjsystem.pl/wp-content/uploads/2017/01/fti-air-logo.jpg)
FTI Air jest jednym z oddziałów Finish Thompson. Założona w 1951 roku firma Finish Thompson jest wiodącym projektantem i producentem pomp transferowych chemicznych. Produkowane pompy membranowe pneumatyczne serii FTI Air są wynikiem ciężkiej pracy grupy wykwalifikowanych inżynierów i współpracowników. Od inżynierii do produkcji główny nacisk położony jest na jakość produkowanych pomp, które są znane na całym świecie. Produkty FTI Air zostały zaprojektowane przez ekspertów w dziedzinie przekazywania najbardziej żrących płynów pracujących w wymagających środowiskach. To oni stworzyli linię produktów, które są wysokiej jakości oraz wytrzymałe i niezawodne.

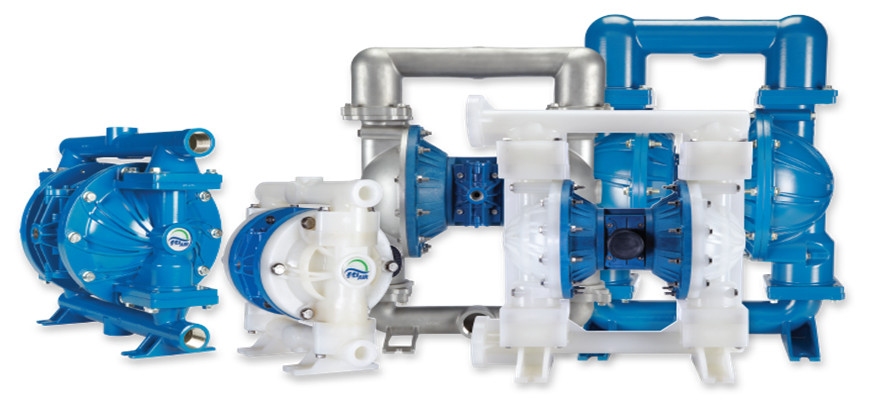

![FTI Air FTI Air](https://www.asjsystem.pl/wp-content/uploads/2017/01/fti-air-pompa-550x257.jpg)
Dlaczego FTI Air?
- firma Finish Thompson, jest producent wysokiej jakości produktów od 1951 roku. Inżynierowie są ekspertami w projektowaniu solidnych i niezawodnych rozwiązań pompowych dla instalacji przemysłowych. To zapewnia, że wszystkie części są zdolne do niezawodnej pracy w najtrudniejszych aplikacjach.
- solidne i niezawodne
- mniejsza liczba części oznacza łatwiejszą konserwację i lepszą niezawodność
- wszystkie elementy pompy zostały zaprojektowane z wykorzystaniem zaawansowanej technologii komputerowej
Zalety pomp FTI AIR
- mniej ruchomych części w porównaniu z konkurencją
- nie są wymagane żadne specjalne narzędzia – łatwe w utrzymaniu
- prosty, niezawodny, szczelny zawór pilotowy powietrza
- niższy poziom hałasu
- zwarta konstrukcja
- wszystkie modele posiadają oznakowanie CE, modele w wykonaniu metalowym z certyfikatem ATEX
Przesuwny trzpień zaworu powietrznego
Prosta, solidna i niezawodna konstrukcja
![aluminum aluminum](https://www.asjsystem.pl/wp-content/uploads/2017/01/aluminum.jpg)
Zawór aluminiowy dystrybucji powietrza
- Malowany korpus (odlew aluminiowy)
- Elementy ślizgowe wykonane z węgla wypełnionego PTFE (obudowa), polerowanego
- aluminium (płytka zaworu) i utwardzonego anodowanego aluminium (prowadnica zaworu)
![non-metalic non-metalic](https://www.asjsystem.pl/wp-content/uploads/2017/01/non-metalic.jpg)
Zawór tworzywowy dystrybucji powietrza
- obudowa z polipropylenu wzmocnionego włóknem szklanym
- elementy ślizgowe wykonane z węgla wypełnionego PTFE (obudowa), polerowanego aluminium (płytka zaworu) oraz z UHMW (prowadnica zaworu) z uszczelnieniami nie wymagającymi smarowania
Niezacinający się zawór powietrzny
![non-metalic non-metalic](https://www.asjsystem.pl/wp-content/uploads/2017/01/non-metalic.jpg)
- wykorzystuje ciśnienie różnicowe tworzone przez trzpień do zmiany położenia membran i do zapobiegania zacinaniu się
- odlewane uszczelki z Buny dopasowane do rowkowanej powierzchni obudowy zaworu i płytki zaworowej zapewnia uszczelnienie i eliminuje zużywanie płaskiej uszczelki

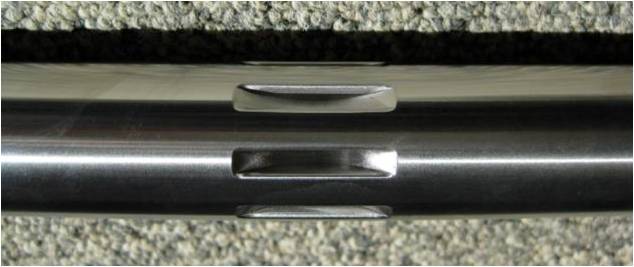

- wykorzystuje przepływ powietrza przez szczeliny w trzpieniu membrany aby wyeliminować konieczność stosowania oddzielnego zaworu pilotowego.
![slotted-shaft slotted-shaft](https://www.asjsystem.pl/wp-content/uploads/2017/01/slotted-shaft-479x267.jpg)
Przykładowa instalacja pomp
![instalacja pomp instalacja pomp](https://www.asjsystem.pl/wp-content/uploads/2017/01/instalacja-pomp.jpg)
Zasada działania
![zasada-dzialania-pompy-rys1 zasada-dzialania-pompy-rys1](https://www.asjsystem.pl/wp-content/uploads/2017/01/zasada-dzialania-pompy-rys1.jpg)
Rysunek 1
Usytuowany w środkowej części trzpień przesuwa się w prawo, membrana zamontowana w lewej komorze porusza się w kierunku części środkowej. Ruch ten powoduje powstanie podciśnienia w lewej komorze i podniesienie dolnej kuli zaworowe, czego efektem jest płynne wypełnienie lewej komory.
![zasada-dzialania-pompy-rys2 zasada-dzialania-pompy-rys2](https://www.asjsystem.pl/wp-content/uploads/2017/01/zasada-dzialania-pompy-rys2.jpg)
Rysunek 2
Podczas ruchu powrotnego trzpienia, membrana porusza się w lewo do lewej komory. Ruch ten powoduje powstanie nadciśnienia w lewej komorze i podniesienie górnej kuli zaworowej, co pozwala na przepływ cieczy do kolektora wylotowego i z pompy.
Oferta
Sprawdź naszą ofertę pomp FTI Air
